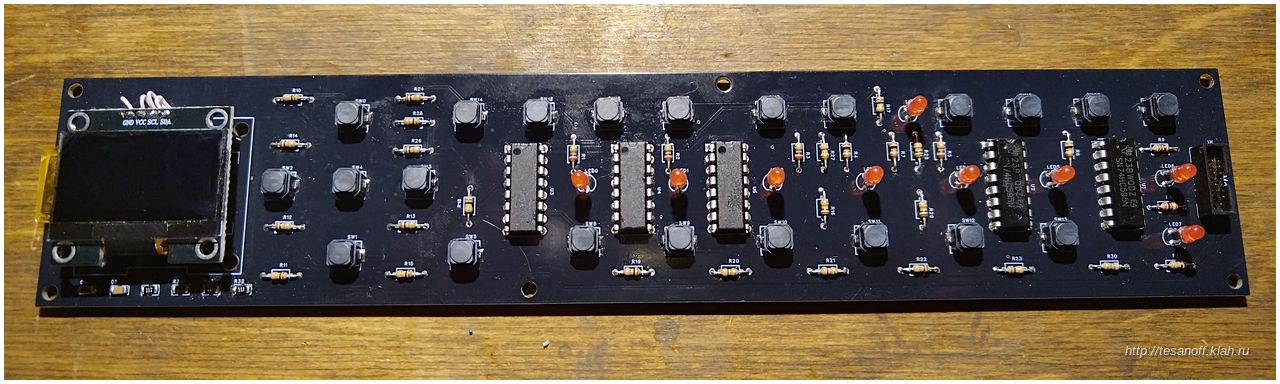

Запаял плату панели управления для следующей версии баяна.
Отличие от предыдущей версии в том, что:
- На плате расположено гнездо для microSD карты (слева под дисплеем виден краешек). В текущей версии баяна карта находится внутри герметичного корпуса. Опыт показал, что время от времени всё-таки приходится эту карту доставать. В новом баяне я для этого хотя бы разбирать его не буду. 🙂
- Предусмотрено 2 дополнительных отверстия для крепления платы в корпусе. В старой плате всего 4 отверстия по углам, в результате плата провисает, что совсем нехорошо.
- Для подключения платы будет использоваться шлейф. В старую плату я паял проводки МГТФ.
В целом, функционал, состав и расположение кнопок не изменились. Тут как в УАЗ-буханкой: «сразу хорошо получилось». 🙂
Красота!
Почему выбрали шлейф? Вам он больше понравился чем жгут из проводов?
Шлейф удобнее в работе и надежно фиксируется на обоих концах.
А я наконец собрал прототип управления баяном с телефона по bluetooth.
https://youtube.com/shorts/BhkU2qDzgx4
Концепт работает. Поддерживается и android, и iphone. Работает без интернета.
Мне видится, что телефон будет лежать в сторонке после настройки, либо прилепить сверху корпуса на липучку. В интерфейсе ещё добавятся кнопки пресетов, какие-то громкости и т.п.
На баяне же останется только панелька с регистрами (считай пресеты) и управление аккомпанементом.
Код проекта https://github.com/melnikov-ivan/midi-bayan-go
Я уж думал, что сам звучащий баян увижу 🙂
Хочу сразу делать красиво, пока на соплях собрано.
А модуль у меня как у вас только ниже модель ‘atemp pro.xs’ — звук должен быть одинаковый
